Magnesia Chrome Bricks for High Temp Applications

$magnesia chrome refractory$

$refractory magnesia chrome brick$

$magnesia chrome refractory$

$refractory magnesia chrome brick$

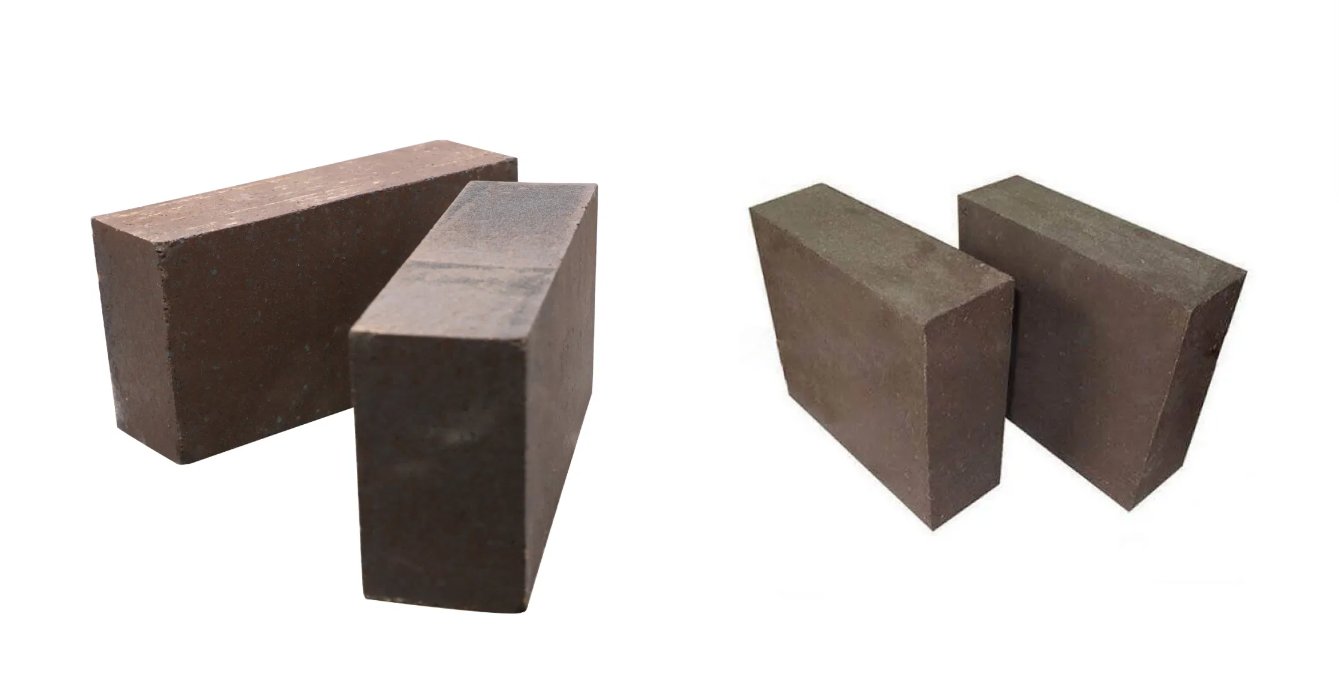

Ladrillo de magnesia y cromo

El ladrillo de Laurel Magnesia-Cromo es un material refractario alcalino, con periclasa y espinela como principales componentes minerales. Se fabrica a partir de materias primas como magnesia, cromita o espinela de magnesia-cromo. Presenta buena resistencia a altas temperaturas, excelente resistencia al choque térmico, capacidad para soportar cambios bruscos de temperatura, alta resistencia a la corrosión, buena resistencia a escorias ácidas y alcalinas, y alta resistencia a altas temperaturas. Estas características le permiten ser ampliamente utilizado en hornos de alta temperatura en industrias como la siderúrgica, los metales no ferrosos y el vidrio, por ejemplo, en techos de hornos de fundición de acero de hogar abierto, tapas de hornos eléctricos, revestimientos de hornos de fundición de metales no ferrosos, regeneradores de hornos de vidrio y otras piezas.

Los ladrillos de magnesia-cromo fundidos y sinterizados ofrecen una resistencia superior al choque térmico y a la corrosión por escoria, ideales para hornos de arco eléctrico (HAE) y desgasificadores de humedad relativa (RH).

Consulta ahora

Detalles del producto
Parámetros de la tabla
Características
Aplicaciones
Productos relacionados
Consulta ahora

Detalles del producto

Tamaño estándar: 230 x 114 x 64 mm o 230 x 114 x 76 mm

Alta refractariedad

Estabilidad térmica

Resistencia a altas temperaturas

Alta resistencia al aplastamiento en frío

Características de rendimiento de los ladrillos de magnesia y cromo

1. Buena resistencia a altas temperaturas: Presenta una refractariedad relativamente alta y puede soportar las condiciones extremas de temperatura dentro de hornos de alta temperatura. No se ablanda ni deforma fácilmente a altas temperaturas, por lo que se puede utilizar en piezas clave de diversos hornos industriales de alta temperatura.

2. Excelente resistencia al choque térmico: El ladrillo de magnesia y cromo presenta un coeficiente de expansión térmica moderado y buena conductividad térmica. Mantiene una buena estabilidad estructural ante cambios bruscos de temperatura, lo que reduce el agrietamiento y el desconchado causados por el estrés térmico y prolonga su vida útil.

3. Fuerte resistencia a la corrosión: Presenta buena resistencia a escorias tanto alcalinas como ácidas. Su composición mineral le permite formar una estructura relativamente estable a altas temperaturas, lo que ralentiza la erosión de la escoria en el cuerpo del ladrillo y es adecuado para diferentes tipos de entornos con escoria.

4. Alta resistencia a altas temperaturas: Mantiene una alta resistencia incluso a altas temperaturas y soporta la presión de los materiales en el horno, el impacto mecánico y la erosión del flujo de gas, manteniendo así la integridad y estabilidad del revestimiento del horno.

Parámetros de la tabla

Direct-bonded Magnesia Chrome Brick:

Item		Data
Item		DMG8A	DMG8B	DMG12A	DMG12B	DMG16A	DMG16B
MgO	%	≥74	≥74	≥66	≥66	≥60	≥60
Cr2O3	%	≥8	≥8	≥12	≥12	≥16	≥16
SiO2	%	≤1.5	≤2.0	≤1.5	≤2.0	≤1.5	≤2.0
Apparent Porosity	%	≤19	≤19	≤19	≤19	≤19	≤19
Bulk Density	g/cm3	2.98	2.98	3.10	3.10	3.15	3.15
CCS	MPa	≥40	≥35	≥40	≥35	≥40	≥35
0.2MPa RUL ºC	ºC	≥1660	≥1600	≥1660	≥1600	≥1660	≥1600

Rebonded Magnesia Chrome Brick:

Item		Data
		RMG16A	RMG16B	RMG20A	RMG20B
MgO	%	≥65	≥65	≥60	≥60
Cr2O3	%	≥16	≥16	≥20	≥20
SiO2	%	≤1.2	≤1.6	≤1.2	≤1.6
Apparent Porosity	%	≤16	≤18	≤16	≤18
Bulk Density	g/cm3	3.1	3.1	3.15	3.15
CCS	MPa	≥43	≥40	≥45	≥43
0.2MPa RULºC	ºC	1750	1700	1750	1700

Semi-rebonded Magnesia Chrome Brick:

Item		Data
Item		SMG16A	SMG16B	SMG20A	SMG20B
MgO	%	≥60	≥60	≥55	≥55
Cr2O3	%	≥16	≥16	≥20	≥20
SiO2	%	≤1.5	≤1.8	≤1.5	≤1.8
Apparent Porosity	%	≤17	≤17	≤17	≤17
Bulk Density	g/cm3	3.1	3.1	3.15	3.15
CCS	MPa	≥40	≥35	≥40	≥35
0.2MPa RULºC	ºC	1750	1700	1750	1700

Características

★ Buena resistencia al choque térmico

★ Excelente resistencia a la abrasión de la escoria

★ Buena resistencia al aplastamiento en frío

★ Mayor resistencia a la temperatura

★ Menor porosidad aparente

★ Menor contenido de impurezas

Los ladrillos de magnesia-cromo tienen amplias aplicaciones en diversas industrias. En la industria siderúrgica, se utilizan comúnmente en posiciones cruciales como los techos de hornos de hogar abierto, las tapas de hornos eléctricos y ciertas partes de convertidores. Su excelente resistencia a altas temperaturas y sus propiedades antierosión garantizan el funcionamiento normal y una larga vida útil de los hornos en las duras condiciones de altas temperaturas y erosión intensa. En la industria de metales no ferrosos, sirven como revestimiento de hornos de fundición para metales como el cobre y el níquel. Durante el proceso de fundición, que implica escoria de alta temperatura y metal fundido, los ladrillos de magnesia-cromo resisten eficazmente la erosión, lo que los convierte en una opción ideal. En la industria del vidrio, se aplican en áreas como los regeneradores y las paredes de las piscinas de los hornos de vidrio. El complejo entorno dentro de los hornos de vidrio, con la erosión de los gases de combustión a alta temperatura y la erosión del vidrio fundido, exige materiales de alta resistencia, y los ladrillos de magnesia-cromo satisfacen esta necesidad, mejorando la eficiencia térmica y la vida útil de los hornos.

Aplicaciones

Industria siderúrgica

Industria del cemento

Industria del vidrio

Otras industrias metalúrgicas

Productos relacionados

Ladrillos aislantes de mullita

Manta de fibra cerámica

Tablero de silicato de calcio

Ladrillo de corindón

Ladrillo de mullita

Ladrillo de corindón de zirconio fundido (AZS)

Consulta ahora

Nombre:*
Teléfono:
Correo electrónico:*
País:
Mensaje:*

Magnesia Chrome Bricks for Furnaces and Steel Plants

Materiales aislantes y refractarios
